Il Collettore Portastrumenti INAIL (Ex ISPESL) Caleffi: Sicurezza ed Efficienza negli Impianti Termici

  • BLOG

Il collettore portastrumenti ed accessori INAIL (Ex ISPESL) Caleffi rappresenta un componente di fondamentale importanza per la gestione e il monitoraggio degli impianti termici. Progettato per garantire elevati standard di sicurezza ed efficienza operativa, questo dispositivo integra una serie di funzionalità essenziali per il corretto funzionamento degli impianti di riscaldamento e non solo. La sua robustezza, unita alla presenza di accessori omologati secondo le normative vigenti, lo rende una scelta privilegiata per professionisti del settore e installatori.

Funzionalità e Componenti Essenziali

Il collettore portastrumenti accessoriato INAIL Caleffi è concepito per offrire una soluzione completa per la gestione degli impianti termici. La sua configurazione standard include, ma non si limita a:

  • Termostato ad immersione di sicurezza: Questo componente, omologato INAIL (Ex ISPESL) e dotato di ripristino manuale, è cruciale per prevenire il surriscaldamento del sistema. Monitora costantemente la temperatura del fluido e interviene automaticamente in caso di superamento di soglie critiche, garantendo la sicurezza dell'impianto e degli utenti.
  • Pressostato di sicurezza: Un altro elemento vitale per la protezione dell'impianto. Il pressostato di sicurezza vigila sulla pressione interna del sistema, intervenendo qualora essa superi i limiti prestabiliti, scongiurando danni da sovrapressione.
  • Pressostato di minima: Questo dispositivo assicura che la pressione all'interno dell'impianto non scenda mai al di sotto di un valore di sicurezza predeterminato. Mantenere una pressione minima adeguata è fondamentale per il corretto funzionamento di pompe e altri componenti, oltre a prevenire problemi come la cavitazione.
  • Termometro: Un termometro con un diametro di 80 mm, conforme alle specifiche INAIL (Ex ISPESL), permette una visualizzazione chiara e immediata della temperatura del fluido in circolazione. Questo dato è essenziale per valutare le prestazioni dell'impianto e per eventuali regolazioni.
  • Manometro: Similmente al termometro, il manometro conforme INAIL (Ex ISPESL) fornisce una lettura accurata della pressione del sistema, consentendo un monitoraggio costante e tempestivo di eventuali anomalie.
  • Rubinetto manometro a tre vie: Questo rubinetto, campione INAIL (Ex ISPESL), facilita la manutenzione e la calibrazione del manometro, permettendo di isolarlo dal circuito senza interrompere il funzionamento generale dell'impianto.
  • Riccio ammortizzatore: Un componente progettato per assorbire le vibrazioni e le pulsazioni generate dalla circolazione del fluido, contribuendo a ridurre il rumore e a prolungare la vita utile dei componenti collegati.
  • Pozzetto di controllo: Con un attacco da 1/2", questo pozzetto (omologato INAIL) consente l'ispezione e la misurazione di parametri specifici all'interno del circuito.
  • Pozzetto per valvola di intercettazione combustibile: Dotato di attacco da 1/2", questo pozzetto è predisposto per l'alloggiamento di una valvola di intercettazione combustibile serie 541, fondamentale per la sicurezza in determinati tipi di impianti.
  • Predisposizione attacco valvola di sicurezza: Il collettore include una predisposizione per l'installazione di una valvola di sicurezza serie 527, un ulteriore livello di protezione contro sovrapressioni accidentali.

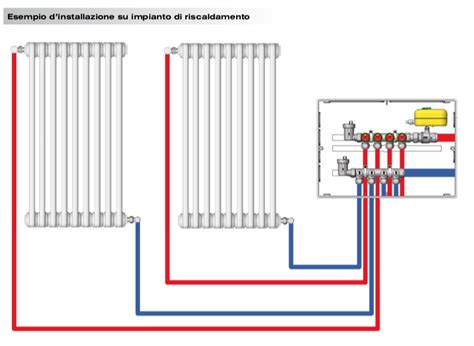

Schema di un impianto termico con collettore

Materiali e Specifiche Tecniche

I collettori portastrumenti ed accessori INAIL (Ex ISPESL) Caleffi sono realizzati in acciaio, un materiale noto per la sua elevata resistenza meccanica e durabilità, particolarmente adatto ad operare in condizioni gravose tipiche degli impianti termici. La finitura verniciata non solo conferisce un aspetto estetico curato, ma offre anche una protezione aggiuntiva contro la corrosione e l'usura.

Questi collettori sono disponibili in diverse configurazioni di attacco, per adattarsi alle specifiche esigenze di ogni impianto:

  • Attacchi filettati maschio a bocchettone:
    • R 1 1/4" (EN 10226-1) M
    • R 1 1/2" (EN 10226-1) M
    • R 2" (EN 10226-1) M

Per applicazioni che richiedono connessioni di diametro maggiore o con standard differenti, sono disponibili versioni con accoppiamento a controflangia EN 1092-1:

  • DN 50 (EN 1092-1) PN 16
  • DN 65 (EN 1092-1) PN 16
  • DN 80 (EN 1092-1) PN 16

Indipendentemente dalla configurazione dell'attacco, le specifiche tecniche generali rimangono costanti per garantire prestazioni ottimali:

  • Pressione massima di esercizio: 5 bar per gli attacchi filettati e 10 bar per gli attacchi a controflangia. Questi valori indicano la pressione massima che il collettore può sopportare in condizioni operative sicure.
  • Campo di temperatura del fluido: 20-110 °C. Questa ampia gamma di temperatura assicura la funzionalità del collettore in svariate condizioni operative, dalla bassa temperatura di mandata al funzionamento a pieno regime. Alcune configurazioni specifiche, come quella con doppio pressostato, indicano un campo di temperatura che può estendersi da 0 a 110°C, offrendo una maggiore flessibilità.

Diagramma di flusso di un sistema di riscaldamento centralizzato

Normative e Omologazioni

La sigla "INAIL (Ex ISPESL)" presente nella denominazione del prodotto sottolinea l'importanza della conformità a normative stringenti per la sicurezza degli impianti. L'Istituto Nazionale Assicurazione contro gli Infortuni sul Lavoro (INAIL), attraverso il suo precursore ISPESL (Istituto Superiore per la Prevenzione e la Sicurezza del Lavoro), stabilisce direttive e controlli rigorosi per garantire che i componenti utilizzati negli impianti termici offrano il massimo livello di sicurezza. L'omologazione INAIL (Ex ISPESL) per i vari accessori integrati nel collettore (termostato, pressostati, rubinetto manometro, pozzetti) attesta che questi componenti sono stati testati e approvati secondo standard elevati, riducendo significativamente i rischi di incidenti legati a malfunzionamenti o guasti.

Considerazioni sull'Acquisto e la Spedizione

Le informazioni relative all'acquisto e alla spedizione fornite dal venditore (Tavolla) offrono dettagli utili per il consumatore:

  • IVA inclusa: I prezzi indicati includono l'Imposta sul Valore Aggiunto. Tuttavia, è importante notare che l'IVA applicata potrebbe variare in base all'indirizzo di spedizione specifico del cliente durante il processo di acquisto.
  • Tempistiche di spedizione: La spedizione è prevista entro una data specifica (ad esempio, il 25 marzo, se ordinato in un certo periodo). La disponibilità immediata della merce è segnalata dalla dicitura "disponibilità immediata" con indicazione del numero di pezzi e dei tempi di consegna basati sul magazzino di stoccaggio. I tempi di consegna indicati nella scheda prodotto si riferiscono generalmente a articoli immediatamente disponibili nel magazzino più "veloce". È fondamentale comprendere che i tempi di consegna decorrono dal momento della spedizione dell'articolo e si riferiscono esclusivamente agli articoli disponibili. Variazioni nei tempi di consegna sono possibili, e se un articolo non è immediatamente disponibile, i tempi di spedizione dipenderanno dalla sua effettiva disponibilità.
  • Illustrazioni e descrizioni: Le immagini dei prodotti sono fornite dai produttori e hanno uno scopo puramente illustrativo. Il venditore declina ogni responsabilità per eventuali discrepanze tra le immagini e i testi descrittivi, invitando i clienti ad attenersi scrupolosamente alle caratteristiche del prodotto indicate nella descrizione testuale. Allo stesso modo, le cartelle colore hanno valore dimostrativo e i colori, le tonalità e le finiture superficiali sono da intendersi puramente indicativi.

Ristrutturazione bagno - Impianto a collettori x acqua sanitaria Fai da Te

Applicazioni e Vantaggi

Il collettore portastrumenti INAIL (Ex ISPESL) Caleffi trova applicazione in una vasta gamma di impianti termici, inclusi quelli di riscaldamento domestico, centrali termiche di edifici residenziali e commerciali, e impianti industriali dove il controllo preciso della pressione e della temperatura è essenziale.

I principali vantaggi derivanti dall'utilizzo di questo componente includono:

  • Sicurezza potenziata: La presenza di dispositivi di sicurezza omologati INAIL (Ex ISPESL) riduce drasticamente il rischio di incidenti legati a sovrapressioni o surriscaldamenti.
  • Monitoraggio accurato: L'integrazione di manometro, termometro e pressostati consente un controllo costante dei parametri operativi, facilitando la diagnosi di eventuali problemi.
  • Efficienza operativa: Il corretto mantenimento della pressione e della temperatura ottimali contribuisce all'efficienza energetica dell'impianto.
  • Affidabilità e Durata: La costruzione in acciaio e la finitura protettiva garantiscono una lunga vita operativa del componente, anche in condizioni di esercizio gravose.
  • Conformità normativa: L'aderenza alle normative INAIL (Ex ISPESL) assicura che l'impianto sia a norma di legge e sicuro.
  • Facilità di installazione e manutenzione: La varietà di attacchi disponibili e la presenza di accessori come il rubinetto a tre vie semplificano le operazioni di installazione e manutenzione.

In sintesi, il collettore portastrumenti ed accessori INAIL (Ex ISPESL) Caleffi, in particolare le versioni con doppio pressostato come la serie 335, rappresenta una soluzione ingegneristica avanzata, progettata per offrire sicurezza, affidabilità e controllo negli impianti termici moderni. La sua robustezza, la conformità alle normative più stringenti e la completezza degli accessori integrati lo rendono un componente indispensabile per garantire il funzionamento ottimale e sicuro di qualsiasi impianto termico.
