La Campanatura della Carrozzina: Un Dettaglio Cruciale per Mobilità e Comfort
La selezione e la configurazione di una carrozzina manuale rappresentano un processo articolato, il cui esito può tradursi in un ausilio perfettamente rispondente alle esigenze dell'utilizzatore o, al contrario, in uno strumento poco funzionale e, talvolta, persino abbandonato. Esistono numerose opzioni di personalizzazione per una carrozzina, finalizzate a massimizzarne le prestazioni e, di conseguenza, la funzionalità per chi la utilizza quotidianamente. Tra queste configurazioni, la corretta impostazione delle ruote posteriori assume un'importanza fondamentale e coinvolge la scelta delle ruote stesse e degli pneumatici, la loro posizione sia orizzontale che laterale, lo spazio tra di esse e, appunto, la campanatura. Questo articolo si concentrerà in modo specifico su quest'ultimo aspetto, la campanatura, analizzandone le implicazioni e i benefici.
Comprendere la Campanatura: Definizione e Misurazione

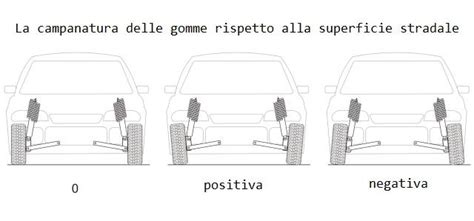

La campanatura può essere definita come la misura dell'angolo che un paio di ruote forma rispetto alla superficie del terreno, o più precisamente, l'angolo della ruota rispetto al piano sagittale. Osservando le ruote posteriori di una carrozzina, la campanatura si manifesta come l'inclinazione delle ruote verso l'interno, ovvero verso la carrozzina stessa. L'entità di questa inclinazione viene misurata in gradi: maggiore è il numero di gradi, maggiore sarà la campanatura. Una ruota che si presenta perfettamente perpendicolare al terreno ha una campanatura pari a zero gradi. Quando, invece, la parte superiore della ruota è inclinata verso il telaio della carrozzina, mentre la parte inferiore della ruota si allontana, siamo in presenza di una certa quantità di campanatura applicata alla ruota.
I valori tipici di campanatura riscontrabili su una carrozzina manuale variano generalmente tra 0° e 8°. Per le carrozzine destinate all'uso quotidiano, la scelta più frequente ricade su un intervallo compreso tra 0° e 3°.
Modalità di Applicazione della Campanatura
La modalità attraverso cui la campanatura viene applicata varia significativamente a seconda della tipologia di carrozzina e, in alcuni casi, potrebbe non essere affatto possibile regolarla. Le carrozzine standard di base, ad esempio, potrebbero non offrire alcuna possibilità di regolazione della campanatura delle ruote posteriori. Questa è una considerazione importante da effettuare in fase di selezione di una base mobile, poiché una limitazione in questo senso potrebbe compromettere la personalizzazione ottimale dell'ausilio.
Nelle carrozzine pieghevoli e regolabili, la campanatura è più frequentemente ottenuta agendo sulla piastra o sul perno di fissaggio delle ruote. Al contrario, nelle carrozzine rigide, la campanatura viene realizzata mediante un apposito asse di campanatura. È di fondamentale importanza verificare, al momento della scelta, se la campanatura possa essere successivamente modificata una volta selezionata.
Benefici della Campanatura: Stabilità e Ergonomia
L'aumento della campanatura comporta un incremento della larghezza della carrozzina nella parte inferiore. Questo accorgimento ha una diretta ricaduta positiva sulla stabilità laterale del mezzo, poiché ne aumenta l'impronta a terra. Dal punto di vista biomeccanico, l'applicazione di campanatura alle ruote posteriori ha un effetto significativo sulla meccanica del corpo dell'utilizzatore. Nello specifico, posiziona i corrimano più vicini al corpo, il che può contribuire a ridurre l'abduzione della spalla. Questa riduzione dell'ampiezza del movimento della spalla si traduce in una minore tensione muscolare durante l'atto della propulsione, rendendo la spinta più agevole e meno affaticante.
Nei casi di carrozzine pediatriche, la campanatura può facilitare una migliore accessibilità alle ruote e una maggiore agilità nella manovra. Come è noto, ogni modifica apportata a un sistema complesso come una carrozzina presenta un rapporto costo-beneficio da valutare attentamente. Tuttavia, la campanatura rappresenta un metodo relativamente semplice per personalizzare la carrozzina, offrendo numerosi vantaggi sia dal punto di vista meccanico che ambientale per la persona che ne fa uso.
Studi come quello di Huang et al. (2007) hanno analizzato l'effetto della campanatura sulla meccanica dell'energia e sul flusso di potenza dell'arto superiore durante la propulsione della carrozzina, evidenziando come questa regolazione possa influenzare l'efficienza del movimento. Allo stesso modo, Mason et al. (2011) hanno esaminato gli effetti della campanatura sull'ergonomia della propulsione negli atleti in carrozzina, sottolineando i benefici in termini di comfort e prestazioni. Rozendal (1989) ha indagato l'impatto della campanatura posteriore sulla propulsione manuale della carrozzina, mentre Trudel et al. hanno studiato gli effetti della campanatura sulla stabilità della carrozzina. Queste ricerche scientifiche confermano l'importanza di ottimizzare questo parametro per migliorare l'esperienza complessiva dell'utente.
Soluzioni di Trasporto e Ancoraggio per Persone con Mobilità Ridotta
Il tema della mobilità accessibile va ben oltre la configurazione della carrozzina individuale e abbraccia l'intero ecosistema del trasporto. In questo contesto, aziende come UNWIN EasiSit offrono soluzioni innovative per garantire un trasporto sicuro e confortevole delle persone con mobilità ridotta (PMR).
La flessibilità è un elemento chiave nelle soluzioni di trasporto moderno, e UNWIN EasiSit presenta una elevata flessibilità che si adatta alle molteplici esigenze di chi effettua servizi di trasporto differenti. Il sistema di fissaggio sedile FRN006, ad esempio, permette di agganciare un sedile alle guide UNWIN in modo semplice e rapido. Il sistema anti-vibrazione integrato in questo e altri dispositivi mira a eliminare il rumore generato dal fissaggio all'interno delle guide, migliorando il comfort acustico.
Il fissa sedile FRN008 si distingue per la sua leggerezza e facilità d'uso, pesando soli 600 grammi. Anche in questo caso, il sistema anti-vibrazione è presente per assicurare il massimo comfort ai passeggeri. Un'innovazione notevole è rappresentata dal modello FRN010, un sistema rivoluzionario sganciabile con una sola mano. La tecnologia del suo ancoraggio posteriore consente il fissaggio anche con il semplice utilizzo della punta del piede, semplificando ulteriormente le operazioni.
Un elemento fondamentale per la creazione di un pianale di trasporto sicuro e funzionale è la pavimentazione. Nuovi sistemi di pavimentazione, come quelli in alluminio personalizzabili in base al mezzo, si installano rapidamente, formando un pianale perfetto nel veicolo con un semplice "click".
Per offrire un sostegno supplementare ai passeggeri durante il trasporto, sono disponibili corrimano dotati di clip, che possono essere facilmente bloccati e spostati in diverse posizioni a seconda delle necessità. Il loro colore arancione brillante li rende facilmente visibili, aumentando la sicurezza.
Il poggiatesta, progettato specificamente per fornire supporto alla testa su una sedia a rotelle, può contribuire a ridurre significativamente il rischio di colpi di frusta in caso di incidente. Questi poggiatesta sono facilmente montabili sulle carrozzine, con sistemi di aggancio compatibili con maniglie di diametro massimo di 32 millimetri, e sono completamente regolabili in altezza, larghezza e angolazione per garantire il massimo comfort all'occupante.
Per quanto riguarda i sedili, il modello SDD-4P è un sedile specifico per disabili, caratterizzato da cinture a doppia bretella integrate nella struttura. Dispone di un poggiatesta integrato e doppi braccioli reclinabili. Il design del suo piede è compatibile con tutte le tipologie di fissasedili della gamma UNWIN, ed è testato secondo la normativa M1.
La sicurezza nell'allestimento dei veicoli è garantita dall'utilizzo di viti per il fissaggio al pianale di sicurezza. Questa metodologia evita la foratura del pavimento del veicolo, preservandone il valore, specialmente nel caso di veicoli a noleggio. La gamma di ancoraggi sedili UNWIN è stata ideata per essere utilizzata con una vasta varietà di sedili, quando questi vengono installati all'interno delle guide UNWIN. I binari UNWIN, prodotti in alluminio, possono essere impiegati anche in veicoli dove non è possibile installare i binari a basso profilo.
L'Impegno per una Mobilità Inclusiva: Qstomize e il Gruppo Renault
La questione della mobilità accessibile ha un impatto sociale di vasta portata. Oggi, oltre un miliardo di persone nel mondo vive con una disabilità, rappresentando circa il 15% della popolazione mondiale. In Francia, si contano 9,7 milioni di persone con disabilità, siano esse ufficialmente riconosciute o che affrontano problemi di salute persistenti che ne limitano la mobilità. Queste situazioni sono rese ancora più complesse dalla presenza di ostacoli che limitano la mobilità, con conseguenti ripercussioni sulla socialità e sull'integrazione.
In linea con la sua missione, il Gruppo Renault si impegna attivamente nella promozione di una mobilità inclusiva e accessibile a tutti. Questo impegno si concretizza attraverso la filiale specializzata Qstomize, che ha sviluppato un know-how industriale senza precedenti nell'allestimento di veicoli destinati al trasporto delle persone a mobilità ridotta (TPMR). Qstomize progetta, produce e commercializza una gamma completa di veicoli in grado di accogliere da 1 a 5 passeggeri in sedia a rotelle. Il Gruppo Renault si distingue come l'unico costruttore automobilistico in Europa a possedere un'attività così specializzata a livello industriale in questo settore.
La storia di Sébastien, un autista di Mouv’Idées, azienda specializzata nel trasporto di persone con mobilità ridotta, illustra chiaramente l'importanza di questi servizi. Ogni lunedì mattina, Sébastien si reca a prendere il suo "Master TPMR" per svolgere il suo lavoro di accompagnamento. Dopo aver lavorato come cuoco, ha trovato realizzazione nella professione di autista, a contatto con le persone. La sua missione di oggi è accompagnare una signora in sedia a rotelle in un centro specializzato. Questo servizio di trasporto personalizzato permette alle persone con disabilità di mantenere una vita sociale attiva, partecipando ad attività formative e ricreative. Mouv’Idées, con una flotta di oltre 200 veicoli, offre servizi di accompagnamento per bambini, adolescenti e giovani adulti disabili, oltre a trasporti su richiesta per anziani, fragili o disabili, facilitando l'accesso al lavoro, all'istruzione e alle attività del tempo libero. L'impatto di aziende come Mouv’Idées è significativo nel rendere la mobilità accessibile e nel migliorare la vita quotidiana delle persone con disabilità.
Video accessibili sul Web per le persone con disabilità sensoriali
Sicurezza nell'Ancoraggio della Sedia a Rotelle: Normative e Sistemi di Ritenzione
L'uso delle cinture di sicurezza è un obbligo consolidato da molti anni, e questo vale anche per le persone che viaggiano su una sedia a rotelle. All'interno del veicolo, è infatti necessario installare uno specifico sistema di ritenuta a terra, conforme ai requisiti stabiliti dalla norma ISO 10542. Le normative europee in materia, applicate dal 2011, prevedono l'obbligo di installare una cintura di sicurezza a tre punti per tutti i passeggeri.
Per fissare correttamente una sedia a rotelle, è obbligatorio utilizzare quattro cinture a rullo che si ancorano al pavimento: due nella parte anteriore e due nella parte posteriore. È fondamentale assicurarsi che i ganci di fissaggio vengano agganciati alle parti rigide della sedia a rotelle e mai alle ruote. La sicurezza dei passeggeri con disabilità è una priorità assoluta, e il corretto fissaggio della sedia a rotelle è cruciale, soprattutto considerando il peso che una sedia, specialmente se elettrica, può raggiungere, rendendo l'impatto in caso di incidente potenzialmente molto severo.
Sistemi di Ancoraggio per Sedie a Rotelle: Opzioni e Caratteristiche
Esistono diverse soluzioni per garantire un ancoraggio sicuro delle sedie a rotelle all'interno dei veicoli. Questi sistemi sono progettati per essere sicuri e flessibili, offrendo la massima protezione all'occupante.
Safety System a 4 punti: Questo sistema brevettato consente di ancorare in sicurezza ogni tipo di sedia a rotelle, sia essa normale, elettrica o sportiva. L'installazione è pensata per essere rapida, facile e sicura.
SET DI AVVOLGITORI ECO: Rappresenta una variante economica per il fissaggio di una sedia a rotelle. È composto da due cinture statiche, due avvolgitori manuali a manovella e una cintura subaddominale, costituendo un set di base ideale per viaggiare in sicurezza.
SET DI AVVOLGITORI COMFORT: Questa variante offre un maggiore comfort ed è composta da quattro avvolgitori manuali a manovella e una cintura subaddominale, garantendo comodità e sicurezza durante il viaggio.
SET DI AVVOLGITORI PER CARICHI PESANTI: In presenza di sedie a rotelle molto pesanti o per il trasporto di persone con corporature più robuste, è possibile installare avvolgitori specifici per carichi pesanti. Questi sistemi vengono testati sia con pianali dotati di binari in alluminio che con pianali ribassati, offrendo una protezione ottimale anche per utenti con peso superiore alla norma.
SET DI AVVOLGITORI ELETTRICI: La soluzione più confortevole per il fissaggio di una sedia a rotelle è rappresentata dal set di avvolgitori elettrici. Questo set include due avvolgitori elettrici, due manuali a manovella e una cintura subaddominale, combinando automazione e sicurezza.
Informazioni Generali e Avvertenze per l'Uso dei Sistemi di Ancoraggio
Ogni veicolo equipaggiato con sistemi di ancoraggio conformi allo standard ISO 10542:2012 dispone di un kit composto da quattro avvolgitori, una tracolla e una cintura ventrale.
È fondamentale attenersi scrupolosamente alle istruzioni di installazione per garantire la massima sicurezza. Qualsiasi trasporto non conforme alle indicazioni, come il posizionamento improprio della sedia a rotelle o l'utilizzo di sedili non consentiti, presenta rischi aggiuntivi in caso di incidente.
La tracolla è destinata esclusivamente al fissaggio di passeggeri con un peso minimo di 22 kg. Per i passeggeri di peso inferiore, è necessario utilizzare un sistema di ritenuta adeguato all'età e al peso del bambino. È severamente vietato utilizzare la cintura di sicurezza per fissare la sedia a rotelle.
La sedia a rotelle deve essere fissata prima di far accomodare l'occupante. È inoltre indispensabile non apportare alcuna modifica all'apparecchiatura di ancoraggio.
Prima del trasporto, è necessario consultare il produttore della sedia a rotelle per ottenere istruzioni specifiche relative al trasporto, inclusi i punti di attacco e l'omologazione per il trasporto (compresi accessori come le batterie). In caso contrario, le batterie devono essere rimosse e fissate saldamente al veicolo per evitare che vengano espulse violentemente in caso di impatto.
È cruciale assicurarsi che le cinghie di ancoraggio siano posizionate in conformità con gli angoli di attacco consigliati. Nella parte anteriore, lo spazio tra gli avvolgitori deve essere di almeno 30 centimetri, con un'angolazione di circa 25° su ciascun lato del sedile (figura A). Nella parte posteriore, lo spazio tra gli avvolgitori deve essere anch'esso di almeno 30 centimetri, con un'angolazione di circa 5° a 10° su ciascun lato del sedile (figura B).
L'installazione degli avvolgitori sui binari avviene sollevando la linguetta specifica, fissando l'avvolgitore e rilasciando la linguetta per bloccarlo saldamente. La staffa per la bombola di ossigeno, se presente, viene fissata a uno dei binari sul pavimento del veicolo.
I sistemi di ritenuta di qualità per sedie a rotelle devono combinare sicurezza, flessibilità e facilità d'uso. L'utilizzo dei sistemi di ritenzione offerti è rapido, semplice e sicuro, con meccanismi di riavvolgimento della cintura integrati in alloggiamenti stabili per garantire una lunga durata. È possibile scegliere tra diverse opzioni di fissaggio, come moschettoni, ganci o asole, e il sistema di ritenzione della sedia a rotelle può essere posizionato ovunque sia necessario all'interno del veicolo.
